Investition in 3D-AOI-System des Weltmarktführers
Automatische Optische Inspektion jetzt in der 3. Dimension
Nach langer und fieberhaften Suche nach dem passenden 3D-System zur automatischen optischen Inspektion, dass unseren Ansprüchen gerecht werden sollte, sind wir fündig geworden. Kuttig Electronic investiert in das 3D-AOI-System - Zenith - des Weltmarkt- und Technologieführers Koh Young.
Die Zenith-Baureihe ist das erste echte 3D-Messsystem für Bauteile und Lötstellen nach IPC-A-610 Standard. Gegenüber vielen anderen AOI-Systemen wird bei der Zenith jedes Bauteil zu 100% einer 3D-Messung unterzogen und nur bei Bedarf eine 2D-Messung zugeschaltet.
Dies hat den Vorteil, dass der Höhenverlauf jedes Bauteils/jeder Lötstelle aufgezeichnet und vermessen wird. Damit werden selbst kleinste Abweichungen der Referenzwerte erkannt und visuell dargestellt.
Durch die Anschaffung der 3D-AOI versprechen wir uns eine noch bessere Testabdeckung sowie geringere Aufwendungen in der manuellen Inspektion.
Highlights
- Von Koh Young patentierte Phasenshift Moire Messtechnologie
- 9-Wege Projektionssystem zum schatten- und reflexionsfreiem 3D Vermessen von Bauteilen und Lötstellen (32 Messungen pro Pixel)
- 360° RGB Beleuchtungsdom für 2D Inspektionen
- HighSpeed Kamerasystem mit 8MPix und einer FoV-Größe von 56x56mm
- Messbereich bis 25mm Messhöhe
- Kompensation von LP-Verwölbungen bis max. +/-5mm
Bildergallerie
-
Inspektion TQFP100: Pin abgehoben/nicht gelötet -

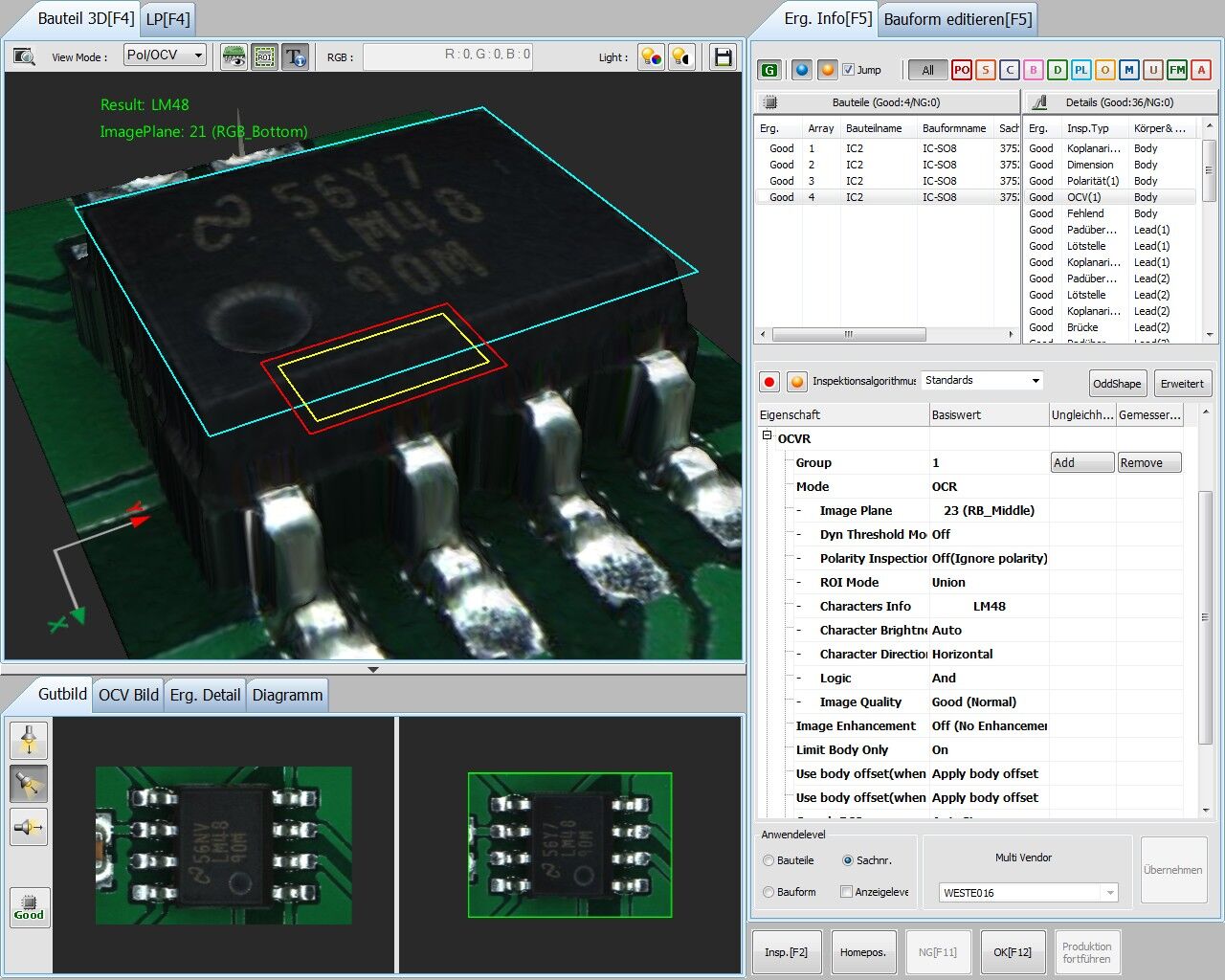

Inspektion SO8: Prüfung der Polung -

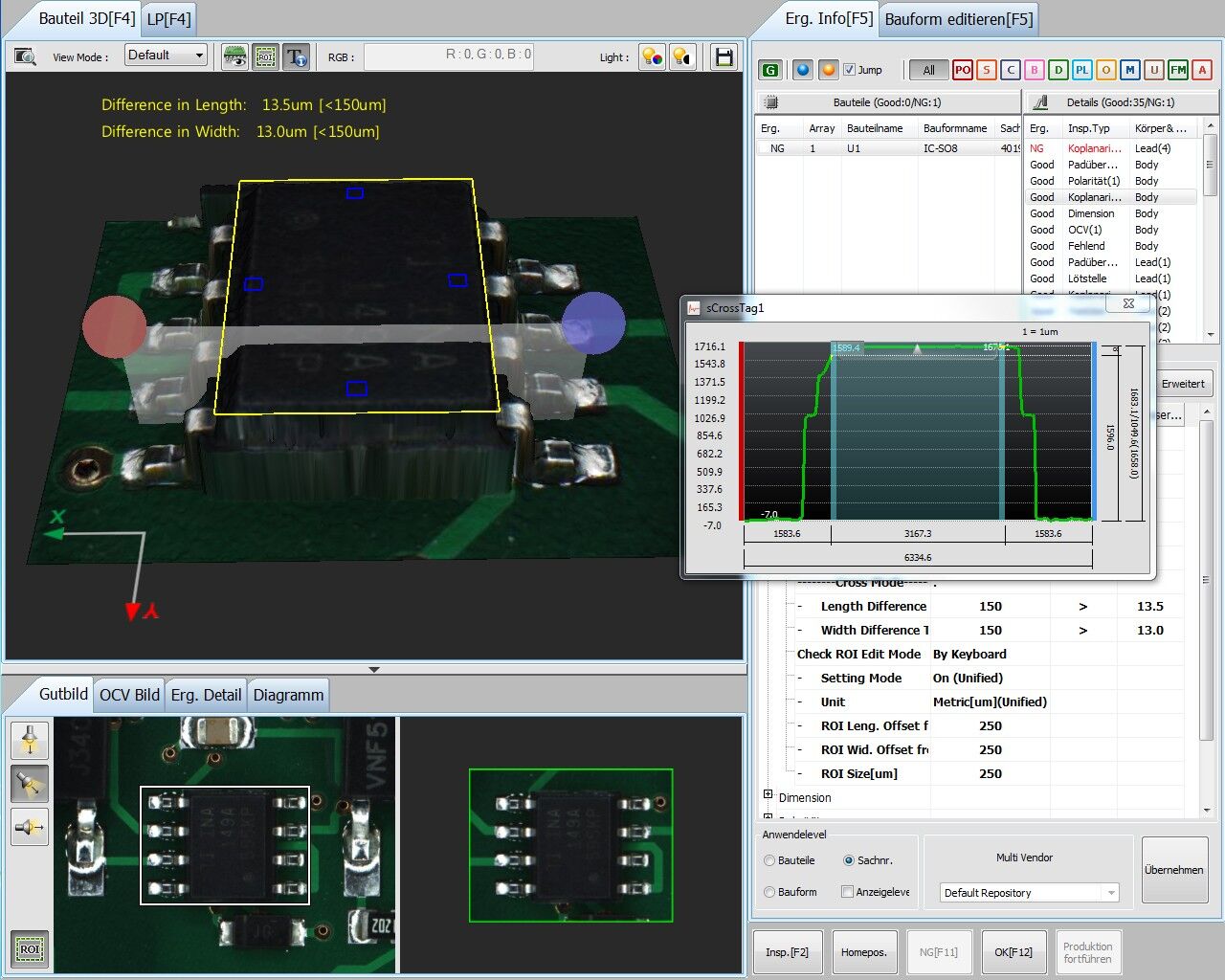

Inspektion SO8: Höhenverlaufsmessung -

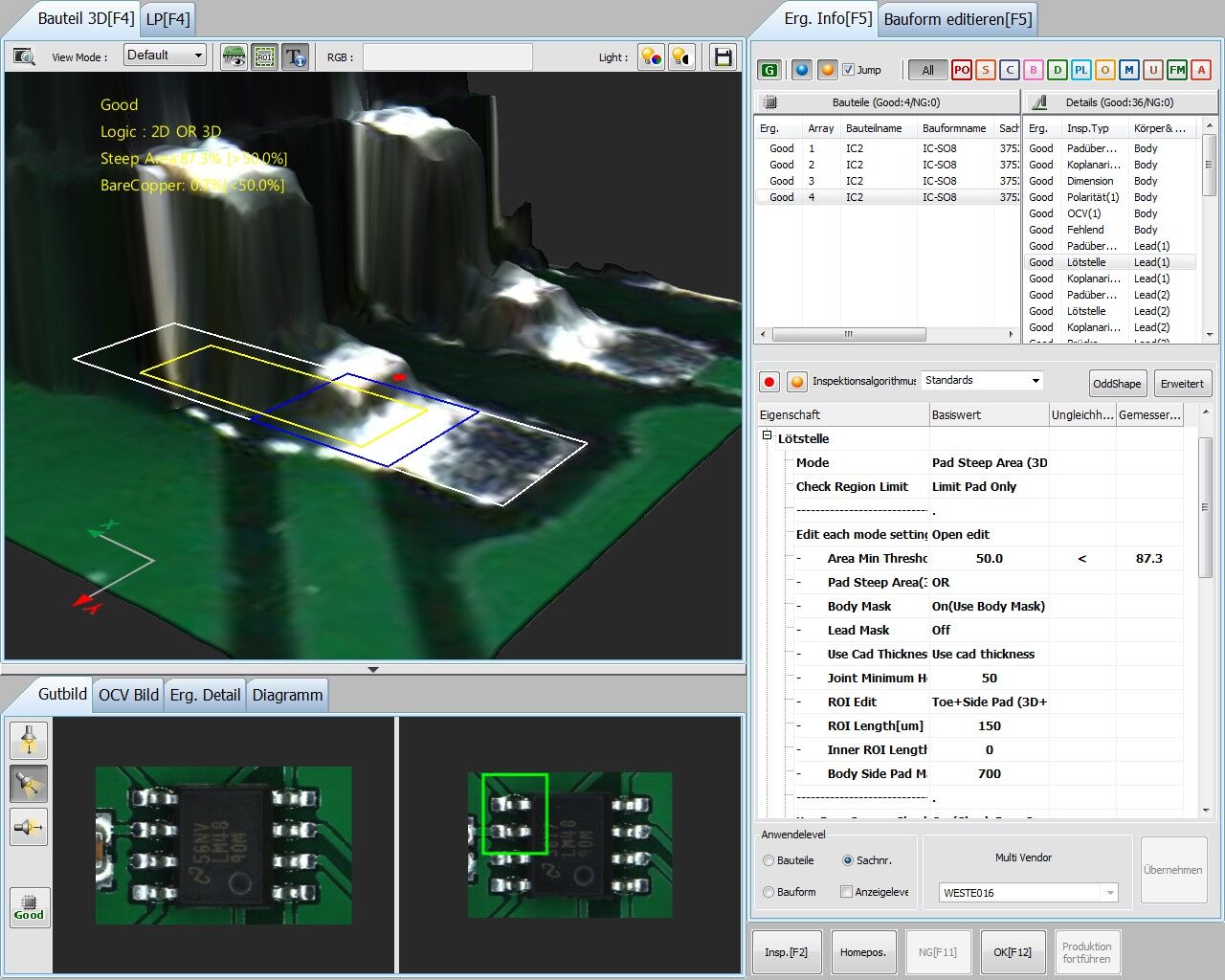

Inspektion SO8: Prüfung einer Lötestelle -

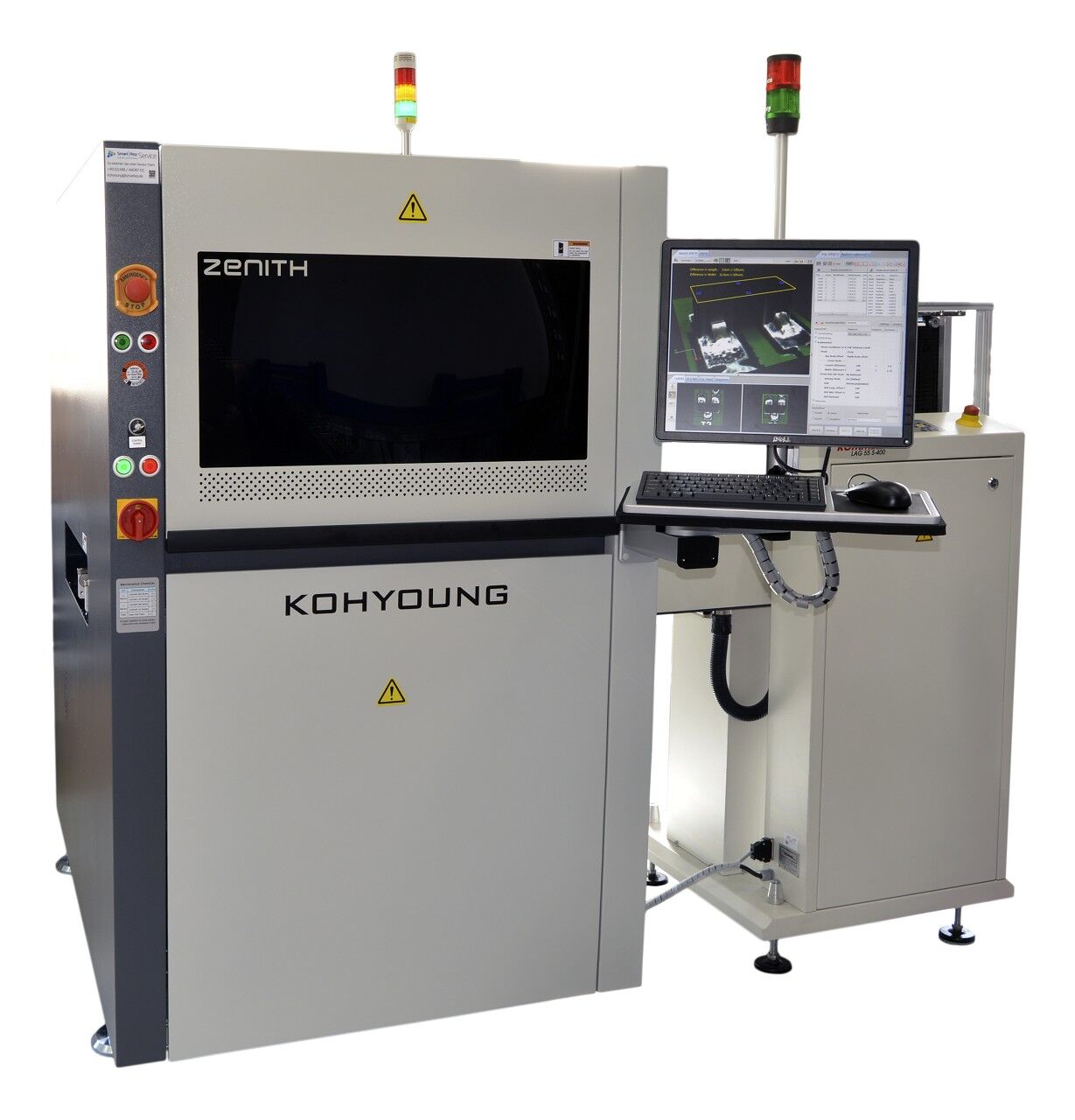

3D-AOI-System Koh Young Zenith -

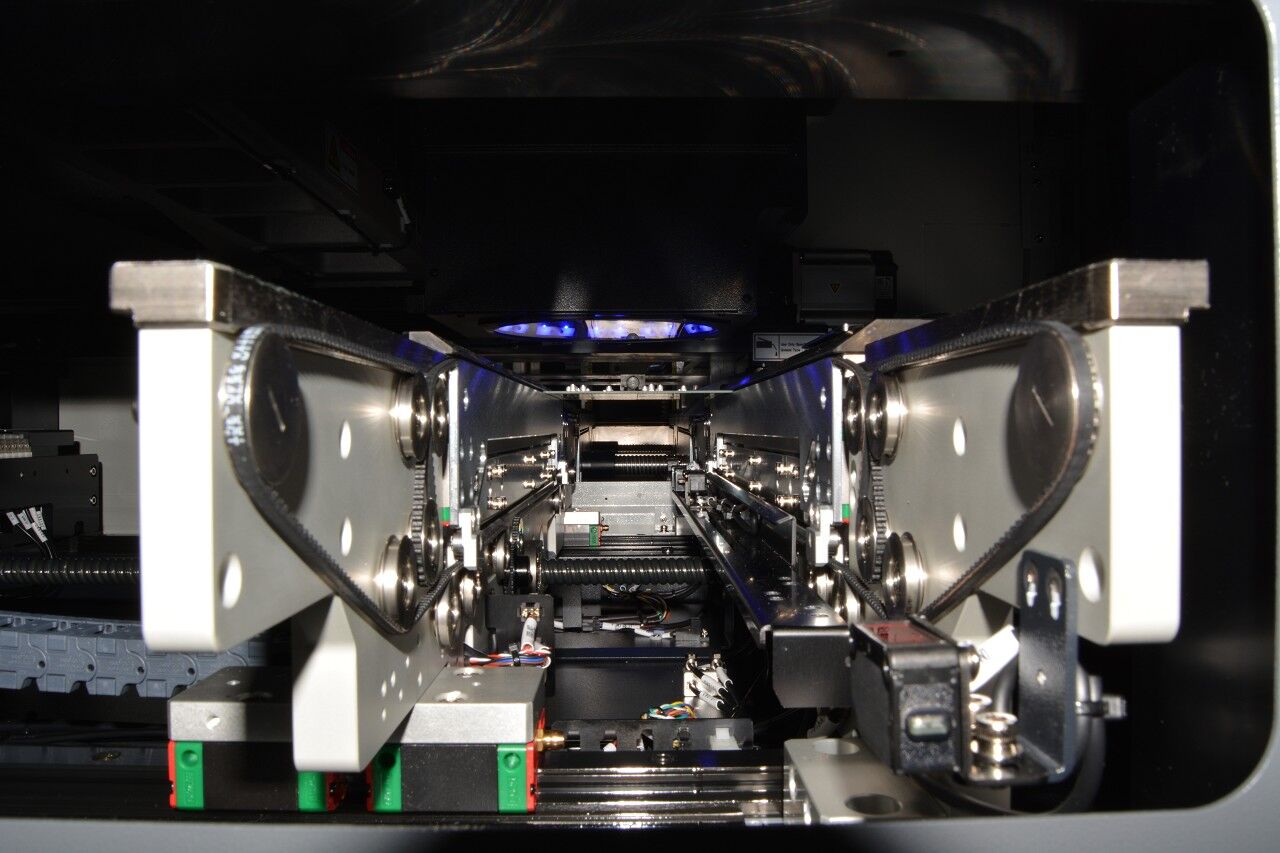

Koh Young Zenith: Blick in den Innenraum
Video 3D-AOI: Automatische Optische Inspektion von bestückten Leiterplatten
Fertigungsrelevante Daten
| Max. Leiterplattengröße | 510 x 510 mm |
|---|---|
| Min. Leiterplattengröße | 50 x 50 mm |
| Leiterplattendicke | 0,4 - 5 mm |
| Max. Leiterplattengewicht | 6 kg |
| Max. Bauteilhöhe | +/- 50 mm |
| Kleinste Bauteilgröße | 01005 Chip (inch) / 0402 Chip (mm) / 0.3 Pitch (mm) |
