Reparatur - BGA-Rework, SMD-Rework, Ersatzteilservice

Bei der Reparatur Ihrer Produkte und Baugruppen arbeiten wir ausschließlich mit ausgebildetem und geschultem Fachpersonal. Ein gut ausgestattetes Messlabor unterstützt unser Team bei der Arbeit.

Fehleranalyse

Anhand von Schaltplanstudium, Analyse des Wärmeverhaltens und Vergleichsmessungen wird die Fehlerquelle eingekreist. Bei komplexen Problemen stehen ergänzend die Ingenieure der Entwicklungsabteilung zur Verfügung. In einzelnen Fällen kann es erforderlich sein ergänzende Laboruntersuchungen durchzuführen oder Schliffbilder einzuholen.

Reworking von SMD

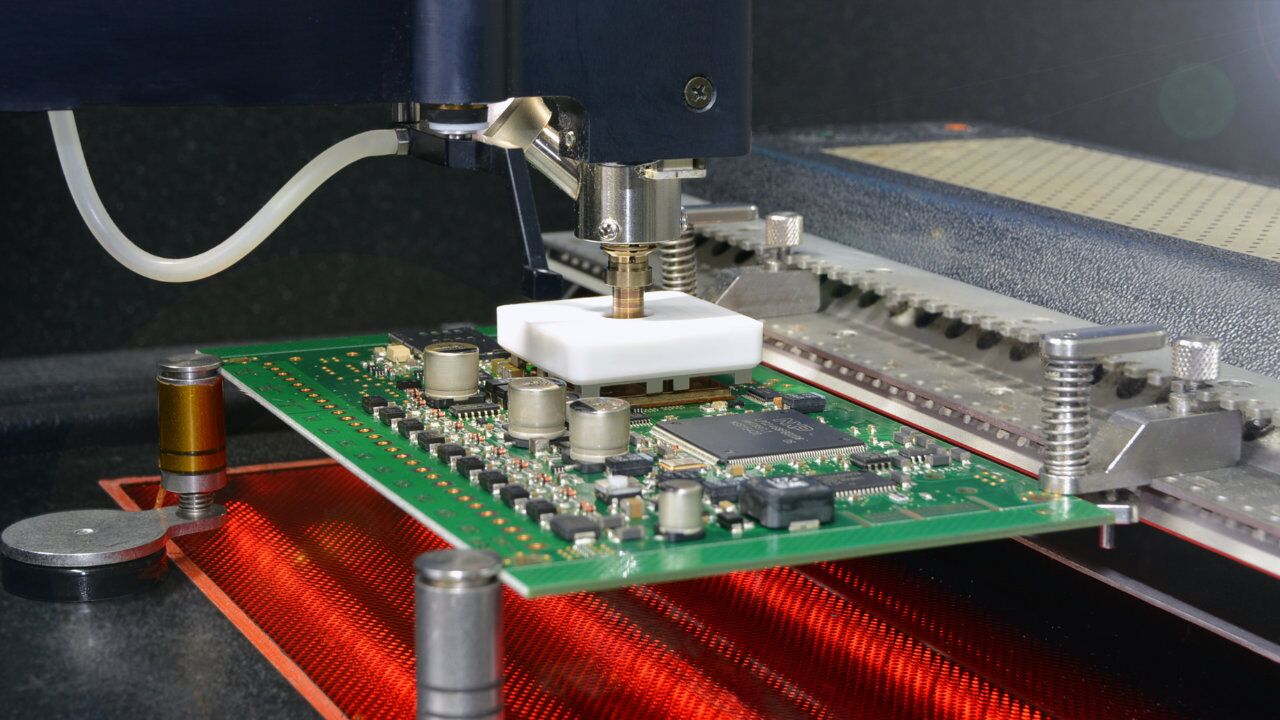

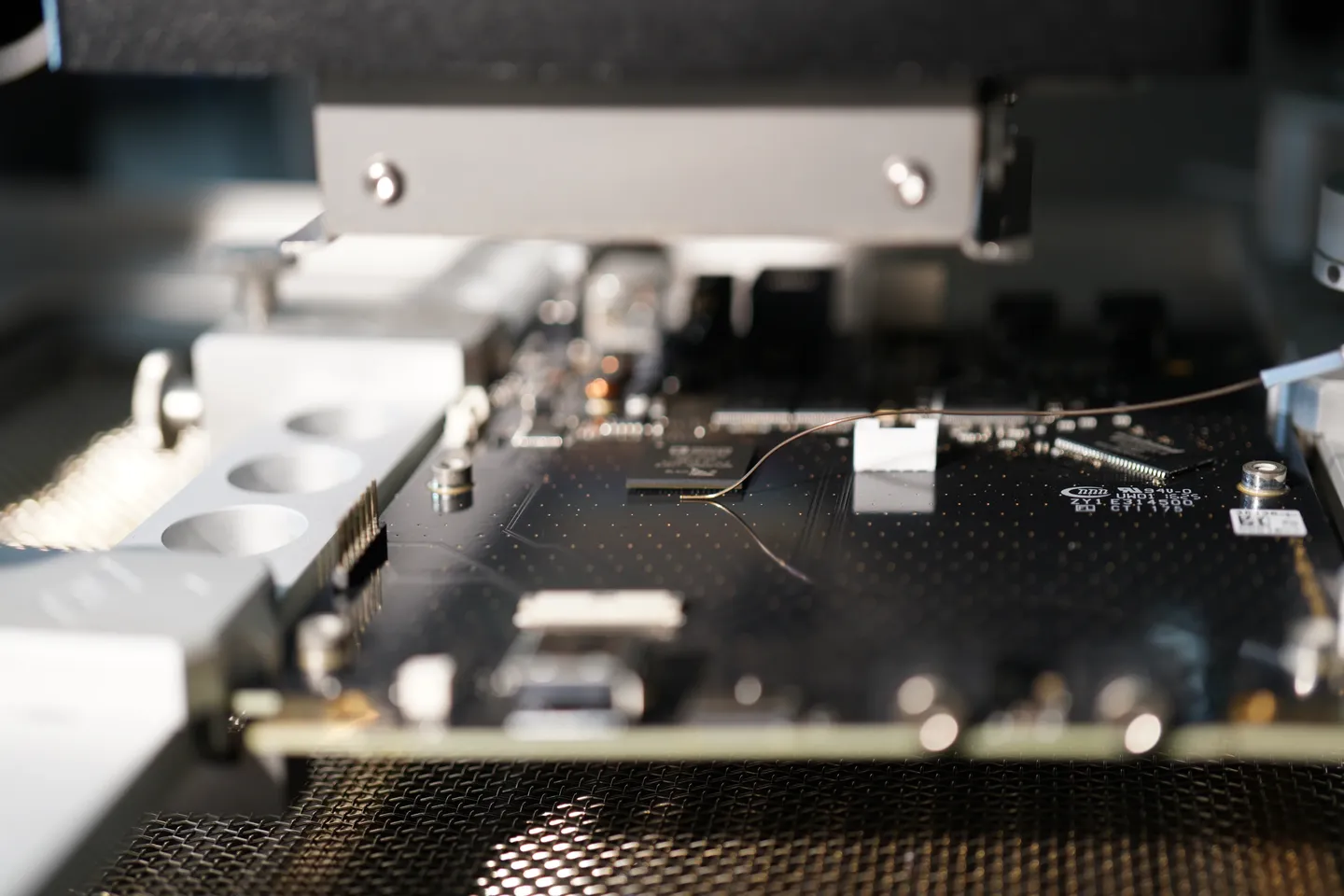

Mit Hilfe unserer professionellen Rework-Systeme sind wir in der Lage komplexe SMD-Bauteile wie BGA, CSP, etc. lokal aus- und einzulöten. Je nach Anforderung, greifen wir auf Rework-Systeme zurück, die mit Heißluft (Stickstoff), Strahlungswärme oder Hybrid arbeiten. Der Rework-Prozess wird detailliert überwacht und verläuft unter einem geregelten Temperaturprofil.

Neben den Bauformen BGA und CSP ist auch ein Rework von QFN, LGA, Interposer (stack-on-stack), Steckern, sowie jegliche Bauformen deren Lötstellen nicht einsehbar sind, möglich.

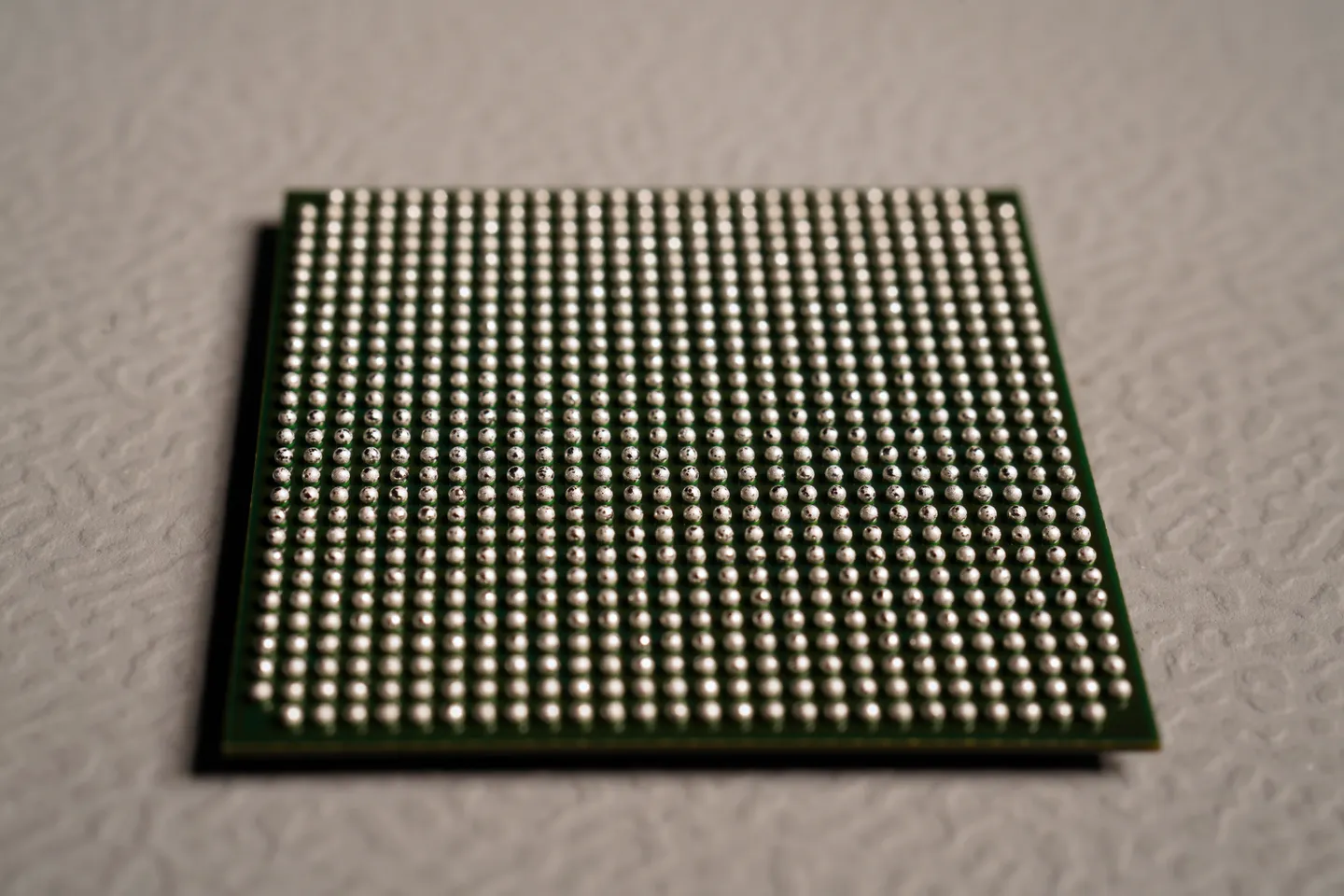

Unterseite eines Ball Grid Array mit sichtbaren Balls — BGA Nahaufnahme mit sichtbaren Balls

BGA-Reballing

BGA-Bauteile sind in der Regel komplex und teuer. Ist sichergestellt, dass das Bauteil nicht defekt ist, kann es sinnvoll sein, diese erneut zu verwenden. Nach dem Entlöten sind aber die „Balls" nicht mehr einheitlich. Deshalb wird der BGA in einem speziellen Lötverfahren gereinigt und mit neunen „Balls" versehen. Man spricht von einem „Reballing".

Auch die Reflow-Prozesse des Reballings finden unter Stickstoff-Atmosphäre statt und garantiert ein homogenes Aufschmelzen der Balls.

Ersatzteilservice

Auf Grund unserer ausgereiften Materiallogistik sind wir in der Lage Sicherheits- oder Ersatzteillager für Sie zu führen.

Dokumentation

Sie erhalten nach Abschluss der Arbeiten einen aussagekräftigen Reparaturbericht. Dieser wird über die Seriennummer der Lebensakte der Baugruppe zugeordnet.
